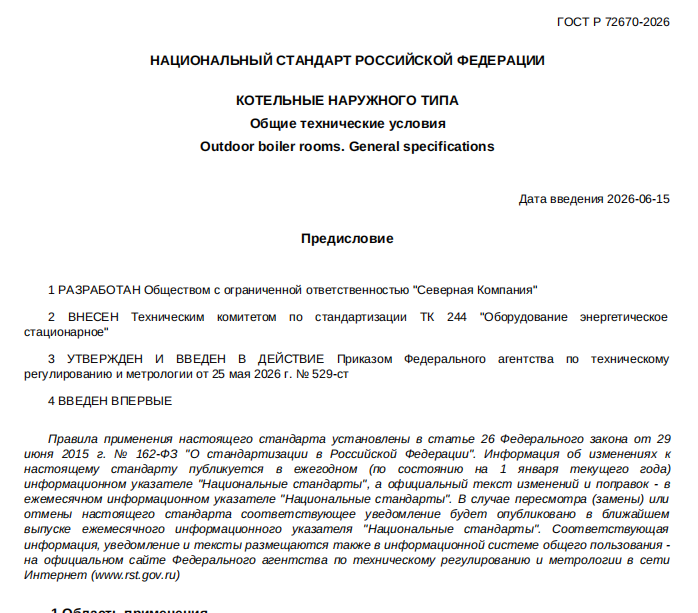

ГОСТ Р 72670-2026 «Котельные наружного типа. Общие технические условия» (котлы наружного размещения) в pdf полная версия
Источник документа: Федеральное агентство по техническому регулированию и метрологии.
Вступление
Для обсуждения ГОСТ 72670-2026 сначала определимся, что такое ГОСТ, и зачем он вообще нужен людям в рамках нашей страны? ГОСТ — это государственный стандарт, нормативно-технический документ, в котором зафиксированы требования к качеству товаров, услуг, и со времен СССР он считался гарантией качества и безопасности.
И с тех времен в голове наших сограждан осталось мнение, что все, что сделано по ГОСТ более качественное и безопасное: маркетологи размещают на сосисках крупными буквами слово ГОСТ, покупатели выискивают в описании сыра заветные буквы, производители увеличивают ценник!
А обязан ли кто-то выполнять требования ГОСТ? Нет, это дело сугубо добровольное, до того момента, пока не Технический регламент (устанавливает обязательные требования к безопасности продукции), нормативно-правовой акт или закон не укажет на обязательность его выполнения на территории РФ.
А если не государственный ГОСТ, то какая альтернатива? Альтернативой являются Технические условия (ТУ) — это нормативно-технические документы, устанавливающие требования к конкретной продукции, её производству, методам контроля качества, условиям эксплуатации, транспортирования, хранения и утилизации, и разрабатываются они для отдельных марок, типов, моделей, артикулов продукции или группы однородной продукции. ТУ разрабатываются производителем продукции, или нанятой им организацией, НИИ. Таким образом, установленные в ТУ требования, должны соответствовать требованиям законов Российской Федерации, технических регламентов и национальных стандартов. При наличии стандартов общих технических условий или технических условий требования ТУ к конкретной продукции не должны быть ниже (хуже) требований, установленных стандартами.
Главная разница ГОСТ и ТУ одна - ГОСТ разработал или утвердил Росстандарт, а ТУ непосредственно производитель продукции. Что лучше для непосредственного клиента, покупателя - ГОСТ или ТУ? А вот тут и кроется главная суть вопроса - они равнозначны, в том числе перед законом, надо сравнивать функционал и качество продукции, в нашем случае ее соответствие требованиям Технических регламентов и Сводов Правил, потому что, в данном конкретном случае, Котел наружного размещения - это технологическая часть систем теплоснабжения, газоснабжения, и других инженерных систем.
Человеческому мозгу свойственно шаблонное мышление, оно экономит ресурсы, поэтому мы любим все раскладывать по полочкам, стандартизировать. Студенты делают курсовые по "рыбе" старшекурсников не потому, что не могут сделать сами, а потому, что так всегда быстрее и менее затратно для мозга, не надо думать. И нет смысла делать одну и ту же интелектуальную работу всем инженерам тысячи раз - поэтому любая норма, любой стандарт, любая детализация требований - это значительное событие в строительной сфере! Я тоже люблю быть лентяем, и не люблю рутину!
Неопределенность норм по котельным наружного типа давно обсуждается среди строителей, каждый объект - дискуссия со множеством аргументов по обе стороны баррикад, я отразил это в своей статье: «Требования к установке котлов наружного размещения газовых и монтажу уличных газовых котлов, их проектированию и монтажу» - в ней я описал историю вопроса, определения и нормы, спорные моменты, различные Своды Правил в строительстве.
И вот 15 июня 2026 года вступил в действие новый ГОСТ по котлам наружного размещения, который стал неожиданностью для многих инженеров теплогазоснабжения и участников рынка, и вызвал живое обсуждение.
Как практикующий инженер, работающий с котельными и автономными источниками теплоснабжения, могу сказать: появление ГОСТ 72670-2026 - это логичный, но запоздалый шаг к систематизации требований для котельных наружного типа. Ранее проектирование и производство таких установок фактически размазывались между СП 89.13330.2016 «Котельные установки», и рядом смежных СП. В итоге один и тот же проект мог получать разные замечания, просто потому, что экспертизы по-разному трактовали требования.
Большое спасибо уважаемым коллегам из Общества с ограниченной ответственностью «Северная Компания», за разработку данного документа - первый шаг на пути к ликвидации разночтений, повышению качества и безопасности котлов наружного размещения, но не последний! Поверьте мне, это огромный труд многих инженеров, задача, которую решают не один год.
Далее мы разберем, что именно изменилось, и как это повлияет на практику проектирования, а также сравним требования нового ГОСТ с теми, что были в СП 89.13330.2016 «Котельные установки».
Термины и сама сущность котельной наружного типа
Первое, что бросается в глаза при анализе ГОСТ Р 72670-2026 (раздел 1) — четкое ограничение области применения. Стандарт распространяется на установки мощностью до 1 МВт на один котел и до 3 МВт суммарно, с температурой теплоносителя до 115°C и давлением до 0,6 МПа.
В СП 89.13330.2016 таких ограничений нет — документ универсален и охватывает котельные всех типов. Наружные решения там рассматриваются как частный случай.
Новый ГОСТ заточен именно под малые и средние решения, которые массово применяются в жилом и коммерческом строительстве. Это значит, что многие спорные моменты, ранее трактуемые по-разному, теперь формализованы.
Ключевое нововведение содержится уже в разделе 3 ГОСТа. Документ вводит следующие определения в п.3.1:
котельная наружного типа (КНТ) — это установка блочного исполнения, размещаемая в легких ограждающих конструкциях без обслуживаемого внутреннего пространства.
котельная наружного типа шкафного размещения (КНТШ) — котельная или теплогенераторная установка блочного исполнения, размещаемая вне отапливаемого здания на его стене в легких ограждающих конструкциях без обслуживаемого внутреннего пространства.
Если раньше можно было закладывать обслуживаемый объем, то теперь ГОСТ прямо (п.5.1.5) запрещает пребывание персонала внутри во время эксплуатации. Соответственно, все решения должны быть ориентированы на полную автоматизацию и доступ снаружи.
Технические требования к КНТ
Раздел 5.1 ГОСТ Р 72670-2026 фактически фиксирует индустриальный стандарт: котельная — это готовый блок-модуль.
Устанавливаются конкретные требования:
- обязательное блочное исполнение (п.5.1.1);
- габаритные ограничения 6000×3100×2900 мм (п.5.1.4);
- применение сэндвич-панелей толщиной 40–150 мм (п.5.1.2);
- расчет прочности с коэффициентом 1,5 (п.5.1.3).
Газоснабжение: повышение требований к безопасности
Именно здесь раньше чаще всего появлялись упрощения, убирали фильтры, ставили одну линию редуцирования, оптимизировали схему по ситуации. Новый ГОСТ в пункте 5.4 фиксирует состав узла и его структуру. Прямо указано, что на вводе газа внутри блока должны быть последовательно установлены шаровой кран, фильтр, электромагнитный клапан и узел учета (п.5.4.4). Для установок 2-й категории надежности требуется две линии редуцирования (п.5.4.1), а продувочные свечи должны выводиться за пределы блока на 0,3 м (п.5.4.6). В СП 89.13330.2016 подобные требования есть, но они не адаптированы под компактные решения.
Оборудование и автоматизация: переход к полной автономности
Один из самых важных блоков — разделы 5.3 и 5.8. ГОСТ требует:
- использование только заводских котлов с закрытой камерой сгорания (п.5.3.1);
- обязательную работу без постоянного персонала;
- автоматическое отключение газа при авариях, включая превышение 10% НКПРП и 5 ПДК СО (п.5.8.2).
Фактически ГОСТ закрепляет концепцию: наружная котельная — это полностью автоматизированный объект, интегрируемый в диспетчеризацию. СП «Котельные установки» допускает более широкий спектр решений и не делает такого акцента на полной автономности.
Какие ошибки теперь не пройдут экспертизу по новому ГОСТ
Если говорить прямо: новый ГОСТ Р 72670-2026 «закрывает» те вольности, которые раньше часто проходили экспертизу благодаря размытости СП 89.13330.2016 «Котельные установки». Теперь многие типовые решения просто не будут согласованы. Разберу ключевые ошибки, которые теперь практически гарантированно приведут к замечаниям.
Раньше наружную котельную часто проектировали как уменьшенную версию обычной котельной с возможностью зайти внутрь, обслуживать оборудование по месту, иногда даже с подобием рабочего пространства. СП 89.13330.2016 это напрямую не запрещал, и экспертиза нередко принимала такие решения. Новый ГОСТ эту практику обрубает. В пункте 5.1.5 прямо указано, что конструкция не должна предусматривать нахождение персонала внутри во время эксплуатации. Это автоматически тянет за собой переработку компоновки: обслуживание должно быть организовано снаружи, а сама логика размещения оборудования максимально компактной и закрытой.
Отдельный пласт замечаний касается газовой части. Именно здесь раньше чаще всего упрощали. В новом ГОСТ (п.5.4.4) жестко задан состав узла на вводе газа: кран, фильтр, электромагнитный клапан и узел учета. Нарушение этой последовательности или отсутствие любого элемента теперь практически гарантированно приводит к замечанию. То же касается резервирования: для второй категории надежности требуется две линии редуцирования (п.5.4.1), и это уже нельзя игнорировать, как раньше иногда делали на малых мощностях.
Очень заметно ужесточились требования к автоматике. Если раньше в небольших котельных можно было встретить минимальный набор защит, то теперь ГОСТ фактически требует полноценную систему безопасности. В пункте 5.8.2 прямо прописаны условия, при которых должна происходить автоматическая отсечка газа — от загазованности до потери питания. Причем речь идет не только о метане, но и о контроле СО. Да, это увеличивает стоимость, но одновременно резко снижает риски эксплуатации.
Еще одна зона, где раньше было много формального подхода — дымоудаление. В СП «Котельные установки» требования есть, но они достаточно общие. В новом ГОСТ появляются конкретные параметры: например, скорость дымовых газов 6–10 м/с (п.5.7.2.3), требования к высоте трубы (п.5.7.2.4), обязательность аэродинамического расчета. Теперь уже недостаточно указать «типовой дымоход» — нужно показать, что он рассчитан и соответствует условиям рассеивания. И именно здесь многие проекты начинают сыпаться.
Какие требования к монтажу и пусконаладке теперь действуют
Монтаж теперь жестко привязан к заводской и проектной документации. В п.11.4 ГОСТа указано, что установка должна выполняться на основании утвержденной проектной документации. В сочетании с требованиями СП 89.13330.2016 (раздел 14 — монтаж и ввод в эксплуатацию) это означает, что любые отклонения от проекта фактически недопустимы. Если раньше на объекте могли переварить трубопровод или изменить расположение оборудования, то теперь это расценивается как нарушение конструкции изделия.
Основание, подводы газа, воды и электрики должны быть подготовлены заранее и точно в соответствии с точками подключения, заданными производителем (п.5.2.3 ГОСТ). Например, если ввод газа выполнен с другой стороны блока, чем предусмотрено, — это уже не мелочь, а повод для переделки.
Второй важный момент — требования к исполнителю. В п.11.5 ГОСТ закреплено, что монтаж, наладка и ввод в эксплуатацию должны выполняться специализированной организацией с соответствующими допусками и обученным персоналом. СП «Котельные установки» также требует квалифицированного монтажа, но новый ГОСТ усиливает акцент на связи с производителем.
Газовая часть монтируется без каких-либо упрощений. Требования п.5.4 ГОСТ должны соблюдаться полностью и в сочетании с СП 62.13330 «Газораспределительные системы». Например, все соединения — сварные, разъемные только в доступных местах, последовательность оборудования на вводе газа строго фиксирована. Распространенная раньше практика добавить соединение для удобства монтажа теперь регулярно приводит к замечаниям.
Пусконаладка также изменилась по сути. Если раньше это часто был запуск котла, то теперь — это полноценная проверка всей системы. ГОСТ (п.11.2) требует выполнять ввод в эксплуатацию с учетом всей документации на установку и оборудование, а раздел 8 (испытания) задает логику проверок.
Ключевой акцент — на автоматике и безопасности. Пункт 5.8.2 формирует обязательный набор проверок:
— срабатывание отсечки газа при аварийных ситуациях;
— работа датчиков метана и СО;
— отключение при пропадании питания;
— передача сигналов на диспетчерский пункт.
Отдельно проверяется герметичность и прочность систем. В связке с требованиями СП Котельные установки (раздел 14) это означает обязательные гидравлические или пневматические испытания, контроль всех соединений и соответствие фактической схемы проектной.
Еще один важный момент — температурный режим. В п.5.10 ГОСТ указано, что внутри блока должна обеспечиваться температура не ниже +5°C. Поэтому при пусконаладке проверяется способность системы поддерживать внутренний режим, включая работу обогрева в холодный период.
Также усилился контроль электрической части. В соответствии с п.5.9 ГОСТ и требованиями ПУЭ проверяются заземление, сопротивление (до 0,1 Ом), работа защитных устройств. Это часто выявляет ошибки именно на стадии подключения, а не проектирования.
Заключение
Если сравнивать СП 89.13330.2016 и новый ГОСТ Р 72670-2026 с инженерной точки зрения, различие между ними становится принципиальным. СП 89.13330.2016 «Котельные установки» остается документом, который рассматривает котельную как строительный объект, со всеми вытекающими требованиями к помещениям, размещению и эксплуатации. В свою очередь, ГОСТ Р 72670-2026 формирует совершенно иной подход — он описывает котельную наружного типа как типовой промышленный продукт, с очень ограниченными характеристиками.
При этом важно понимать, что новый ГОСТ не заменяет действующие своды правил. Он работает в связке с СП 89.13330.2016 и другими нормативными документами, закрывая именно ту часть, которая ранее оставалась недостаточно формализованной — котельных наружного типа. А также то, что он не обязателен для выполнения.
И с инженерной точки зрения это, пожалуй, самое важное изменение за последние годы в этой нише.
