Автоматика для газового котла отопления и теплоснабжения Unomatic производства Hermes (Viessmann)
Группа компаний НПК «Завод модульного энергооборудования» предлагает купить автоматику для газовых котлов отопления Hermes (Viessmann) шкаф Unomatic - надежная технология российского производтва. Есть в наличии на складе в Казани и Республике Татарстан!
Так же, наши инженеры осуществляют проектирование и монтаж систем автоматики котельной на для Вашего объекта.
Система автоматики для газового котла Unomatic от промышленной группы HERMES необходима для регулировки работы водогрейных котлов вручную и автоматически.
Автоматика для газового котла используется для котлов с одноступенчатыми, двухступенчатыми и модуляционными горелками. Систему автоматики располагают в зданиях промышленного, производственного, коммунально-бытового назначения, на небольшом расстоянии от котлов, которые она регулирует.
Устройство системы автоматикидля газового котла отопления Unomatic

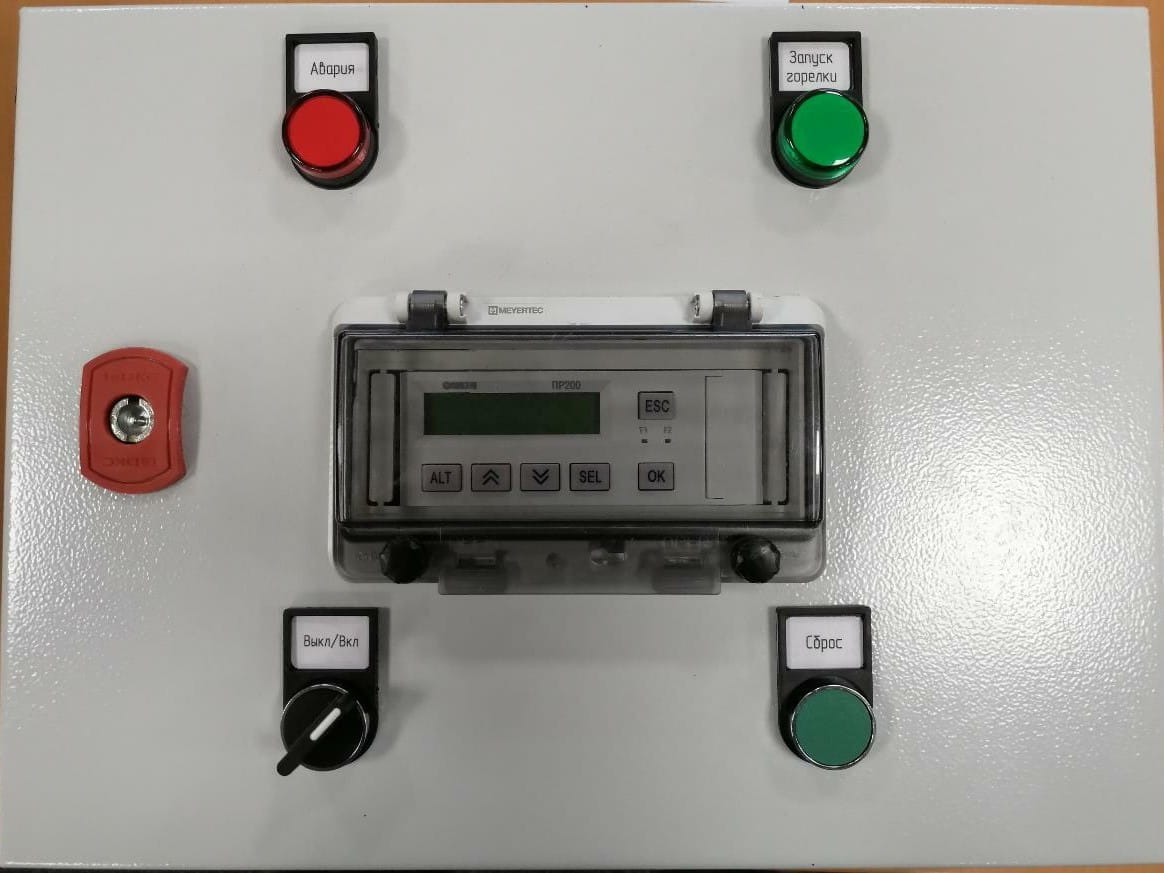

Корпус щита выполнен из металла, крепится на стену. На передней панели (двери) расположены элементы индикации и управления, так же на двери расположено программируемое реле ПР 200 производства ООО «Производственное объединение ОВЕН». На монтажной панели внутри щита установленны автоматические выключатели, промежуточные реле и клеммные колодки, предназначенные для подключения датчиков, исполнительных механизмов и горелки котла.
Принцип работы системы автоматики для котла отопления
Система автоматики котла контролирует функционирование котла и безопасность оборудования согласно требованиям СП 89.13330.2012 "Котельные установки".
Функции системы:
- отслеживание технологических показателей котла;
- Управление котловым насосом (пуск/останов) или котловой задвижкой с электроприводом (открыть/закрыть); выбор варианта задаётся при вводе в эксплуатацию
- Защита котла от низкотемпературной коррозии при поступлении охлаждённого теплоносителя из обратной магистрали: управление рециркуляционным насосом (вкл/выкл) либо трёхходовым смесительным клапаном (открыть/закрыть). Вариант управления задаётся при вводе в эксплуатацию.
- Аварийная защита котла. Срабатывает при возникновении аварийного режима, когда технологические параметры выходят за установленные аварийные пределы.
- Управление горелочным устройством котла: включение/выключение, а также работа в режимах 2-ступенчатого или модуляционного регулирования; режим задаётся при пусконаладке.
- Стабилизация температуры на выходе котла до заданного значения
Технические характеристики автоматики Unomatic
- Номинальное напряжение силовых цепей и цепей управления ~220 В
- Допустимое отклонение напряжения электропитания +15/-20%
- Номинальная частота сети 50±1 Гц
- Номинальный ток 6 А
- Потребляемая мощность 20 Вт
- Степень защиты оболочки от воздействия окружающей среды IР54
- Категории размещения по климатическому исполнению УХЛ3
- Предельная температура рабочей окружающей среды -20/+40 0С
- Предельная относительная влажность окружающей среды 80 % (при +25 0С без конденсации влаги)
- Атмосферное давление от 84 до 106,7 кПа
- Высота над уровнем моря не более 2000 м
- Заявленный средний срок службы 7 лет
- Габаритные размеры 300x400x150 мм
- Масса 15 кг
